Martelli pneumatici a ridotte vibrazioni

Installazione tramite martello pneumatico

potenti, semplici da utilizzare, ergonomici, bassi costi di manutenzione, compatti

RIDOTTE VIBRAZIONI

MD070 MD072 MD080

MD120

MD084


Modello		MD 070	MD 072	MD 080	MD 120	MD 084
-	UM	60040065	60054685	60040105	60040125	60040525
Attacco		Cyl R10.3×36	Cyl R10.3×36	Cyl R10.3×36	Cyl R10.3×36	Cyl R10.3×36
Impugnatura		Pistola	Pistola	Pistola	Manico	Assiale
Ritenzione scalpello		SI	SI	SI	SI	SI
Battute/min		6,500	3,400	6,500	4,400	4,400
Potenza	J	1.1	1.1	1.2	3.5	–
Consumo Aria	l/sec	3.3	3.3	5.6	5.3	0.3
D. Pistone	mm	16	16	16	16	16
Corsa Pistone	mm	30	46	45	45	45
Lunghezza	mm	170	175	190	229	193
Peso	Kg	0.7	0.7	0.8	1.1	0.86
D.Int. Tubo	mm	8	8	8	8	8
Attacco		G1/4”	G1/4”	G1/4”	G1/4”	G1/4”
Vibrazioni	m/s2	3.0	4.2	3.3	4.2	3.3
Tempo di Esposizione	h	21.9	11.1	18.4	11.1	2.4
Rumorosita`	dB(A)	98	98	98	98	95

Dati riferiti ad una pressione di esercizio di 6Bar – www.mannesmann-demag.com

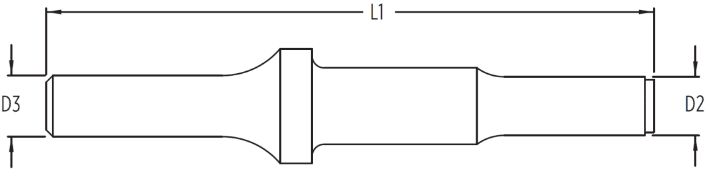

Posatori per martello pneumatico o utilizzo manuale


COD.	D1 mm	D1 pollici	D3 mm	L1 mm	D2 mm	X mm+/-0.2
EXP-AH-030	3.0	.125	10.2	100	2.8	0.4
EXP-AH-040	4.0	.156	10.2	100	3.8	0.2
EXP-AH-050	5.0	.218	10.2	100	4.7	0.4
EXP-AH-060	6.0	.250	10.2	100	5.8	0.4
EXP-AH-070	7.0	.281	10.2	100	6.8	0.4
EXP-AH-080	8.0	.312	10.2	100	7.8	0.3
EXP-AH-090	9.0	.343	10.2	100	8.7	0.4
EXP-AH-100	10.0	.406	10.2	100	9.8	0.4
EXP-AH-120	12.0	.468	10.2	100	11.7	0.4
EXP-AH-140	14.0	.562	10.2	100	13.7	0.4
EXP-AH-160	16.0	.625	10.2	100	15.7	0.6
EXP-AH-180	18.0	.987	10.2	100	17.7	0.6
EXP-AH-200	20.0	.750	10.2	100	19.7	0.8
EXP-AH-220	22.0	.875	10.2	100	21.7	0.8
