Serie – EXP RLC metrici
Serie EXP-RLC Metrici
Tappo – Acciaio inox
Gambo – Acciaio inox

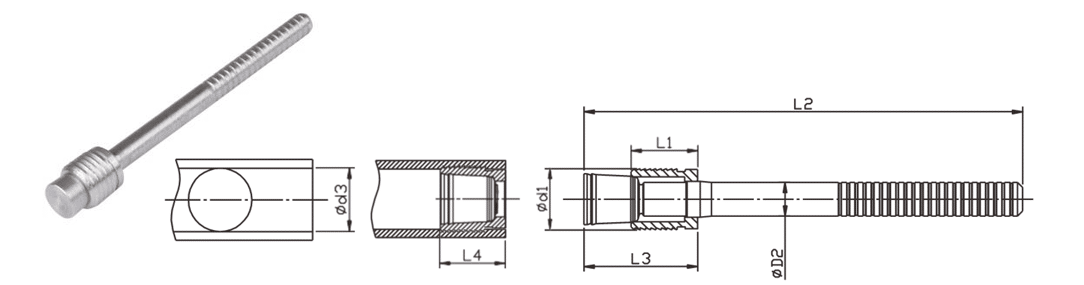

| D1 mm | L1 mm | D2 mm | L2 mm | L3 max mm | L4 max mm | D3 Toll* mm | COD |
|---|---|---|---|---|---|---|---|
| 4 | 3.7 | 2.2 | 36 | 5.0-5.5 | 4 | 4 | EXP-RLC-040 |
| 5 | 4.5 | 3 | 36 | 6.4-6.9 | 4.8 | 5 | EXP-RLC-050 |
| 6 | 5 | 3.4 | 36 | 7.2-7.7 | 5.3 | 6 | EXP-RLC-060 |
| 7 | 5.5 | 4.2 | 34 | 7.9-8.5 | 5.8 | 7 | EXP-RLC-070 |
| 8 | 6.5 | 4.3 | 34 | 9.2-9.8 | 6.8 | 8 | EXP-RLC-080 |
| 10 | 6.5 | 5.1 | 36 | 9.2-9.8 | 6.8 | 10 | EXP-RLC-100 |
Toll*: Materiali <280HB Tolleranza alloggiamento 0/+0.12mm
Materiali >280HB Tolleranza alloggiamento +0.05/+0.15mm
| Pressione Nominale di Lavoro | ||||||
|---|---|---|---|---|---|---|
| ETG-100 44SMn28 AISI1144 | C14Pb 10.403 | EN-GJL-250 EN1561 | EN-GJS-500-7 EN1563 | AlCu4Mg1 ENAW-2024-T3 | AlMgSiPb ENAW-6012-T6 | G-AlSi7Mg ENAC-42100 A356 |
| 60BAR / 850PSI | ||||||
PREPARAZIONE DEL FORO
Fate riferimento ai dati riportati a catalogo per determinare diametro e tolleranze della sede del tappo (D3).
- La rotondità del foro deve risultare entro 0.05mm
- La rugosità del foro deve essere tra Rz 10-30 – Ra3.2-6.4specialmente per materiali duri
- Da evitare rigature a spirale o longitudinali in quanto possono influire sulleprestazioni del tappo
- Assicurarsi che la sede del tappo sia pulita e libera da oli da taglio, trucioli, ecc
PROCEDURA DI INSTALLAZIONE
- L’area di lavoro deve essere pulita
- I tappi RS sono pronti all’utilizzo nello stato in cui vengono inviati, non pulire olubrificare il tappo o il gambo
- Inserire il gambo nell’utensile, assicurarsi che il tappo sia contro il nasellodell’utensile (FIG.1)
- Inserire il tappo nel foro, assicurarsi che il nasello dell’utensile sia premutocontro il particolare e perpendicolare (FIG.2)
- Attivare l’utensile per espandere il tappo, il gambo si spezzerà alraggiungimento dell’espansione del tappo (FIG.3
- Assicurarsi di acquistare l’utensile corretto per ogni misura di tappo dainstallare
PROCEDURA DI RIMOZIONE
- Utilizzando un punzone spingere fuori dal tappo lo spezzone di gambo
- Rimuovere il tappo con una punta e rimuovere dal foro lo spezzone di gambo
- Assicurarsi di aver rimosso trucioli, pezzi di tappo olio grasso e ogni corpo estraneo dal foro
- Installare un nuovo tappo RS
