Serie – EXP RSL metrici
Serie EXP-RSL Metrici
Tappo – Acciaio cementato, finitura ossidazione nera
Gambo – Acciaio da bonifica, finitura ossidazione nera

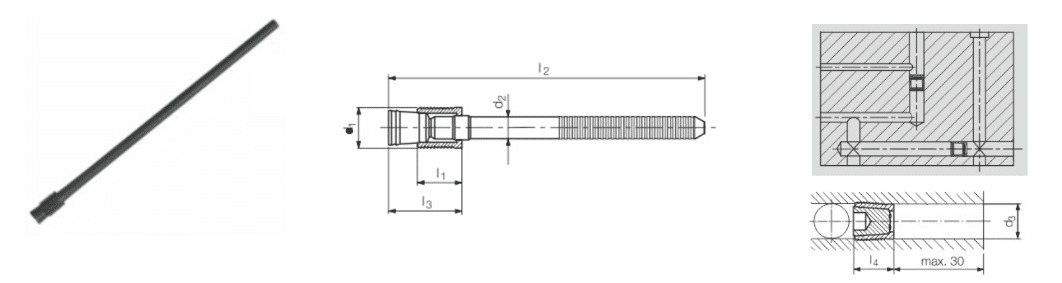

| D1 mm | L1 mm | D2 mm | L2 mm | L3 max mm | L4 max mm | D3 +0.12/-0.0 mm | COD |
|---|---|---|---|---|---|---|---|
| 4 | 4 | 2.5 | 69 | 9.0 | 6.5 | 4.0 | EXP-RSL-040 |
| 5 | 5.5 | 3 | 71 | 10.0 | 7.5 | 5.0 | EXP-RSL-050 |
| 6 | 6.5 | 3.4 | 73 | 12.0 | 8.0 | 6.0 | EXP-RSL-060 |
| 7 | 7.5 | 4.1 | 68 | 14.0 | 9.0 | 7.0 | EXP-RSL-070 |
| 8 | 8.5 | 4.2 | 70 | 15.0 | 10.5 | 8.0 | EXP-RSL-080 |
| 9 | 9.5 | 4.5 | 73 | 17.0 | 11.0 | 9.0 | EXP-RSL-090 |
| 10 | 10.5 | 4.75 | 75 | 19.0 | 12.5 | 10.0 | EXP-RSL-100 |
| Pressione Nominale di Lavoro – Preparazione Foro | |||||||
|---|---|---|---|---|---|---|---|
| Diametri mm | ETG-100 44SMn28 AISI1144 | C14Pb 10.403 | EN-GJL-250 EN1561 | EN-GJS-500-7 EN1563 | AlCu4Mg1 ENAW-2024-T3 | AlMgSiPb ENAW-6012-T6 | G-AlSi7Mg ENAC-42100 A356 |
| Ø 4-10 | 500BAR / 7200PSI | 450BAR/6500PSI | |||||
PREPARAZIONE DEL FORO
Fate riferimento ai dati riportati a catalogo per determinare diametro e tolleranze della sede del tappo (D3).
- La rotondità del foro deve risultare entro 0.05mm
- La rugosità del foro deve essere tra Rz10-30 – Ra3.2-6.4 specialmente per materiali duri
- Da evitare rigature a spirale o longitudinali in quanto possono influire sulleprestazioni del tappo
- Assicurarsi che la sede del tappo sia pulita e libera da oli da taglio, trucioli, ecc
PROCEDURA DI INSTALLAZIONE
- L’area di lavoro deve essere pulita
- I tappi RS sono pronti all’utilizzo nello stato in cui vengono inviati, non pulire olubrificare il tappo o il gambo
- Inserire il gambo nell’utensile, assicurarsi che il tappo sia contro il nasellodell’utensile (FIG.1)
- Inserire il tappo nel foro, assicurarsi che il nasello dell’utensile sia premutocontro il particolare e perpendicolare (FIG.2)
- Attivare l’utensile per espandere il tappo, il gambo si spezzerà alraggiungimento dell’espansione del tappo (FIG.3)
- Assicurarsi di acquistare l’utensile corretto per ogni misura di tappo dainstallare
PROCEDURA DI RIMOZIONE
- Utilizzando un punzone spingere fuori dal tappo lo spezzone di gambo
- Rimuovere il tappo con una punta e rimuovere dal foro lo spezzone di gambo
- Assicurarsi di aver rimosso trucioli, pezzi di tappo olio grasso e ogni corpo estraneo dal foro
- Installare un nuovo tappo RS
