Serie – RS EXP metrici
Serie EXP-RS Metrici
Tappo – Acciaio cementato, finitura ossidazione nera
Gambo – Acciaio da bonifica, finitura ossidazione nera (a richiesta versione lunga RSL)

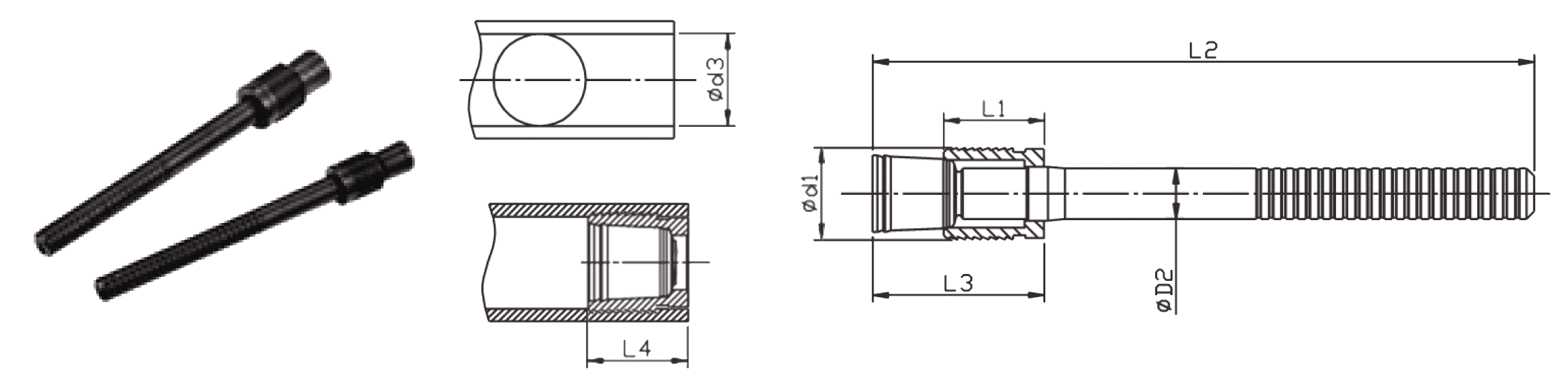

| D1 mm | L1 mm | D2 mm | L2 mm | L3 max mm | L4 max mm | D3 +0.12/-0.0 mm | COD |
|---|---|---|---|---|---|---|---|
| 4 | 4 | 2.5 | 39 | 9 | 6.5 | 4 | EXP-RS-040 |
| 5 | 5.5 | 3 | 41 | 10 | 7.5 | 5 | EXP-RS-050 |
| 6 | 6.5 | 3.4 | 43 | 12 | 8 | 6 | EXP-RS-060 |
| 7 | 7.5 | 4.1 | 38 | 14 | 9 | 7 | EXP-RS-070 |
| 8 | 8.5 | 4.2 | 40 | 15 | 10.5 | 8 | EXP-RS-080 |
| 9 | 9.5 | 4.5 | 43 | 17 | 11 | 9 | EXP-RS-090 |
| 10 | 10.5 | 4.75 | 45 | 19 | 12.5 | 10 | EXP-RS-100 |
| HC EXP RS Pressione Nominale di Lavoro – Preparazione Foro | |||||
|---|---|---|---|---|---|
| Diametri mm | A356 | 2024-T4 | EN-GJS-500 | GJS-600 | ETG-100 |
| Ø 3-10 | 380BAR | 500BAR | |||
| Preparazione del foro | |||||
| Tolleranza | 0/+0.12mm | ||||
| Finitura | Rz10-30 / Ra 3.2-6.4 | ||||
PREPARAZIONE DEL FORO
Fate riferimento ai dati riportati a catalogo per determinare diametro e tolleranze della sede del tappo (D3).
- La rotondità del foro deve risultare entro 0.05mm
- La rugosità del foro deve essere tra Rz 10-30 – Ra3.2-6.4specialmente per materiali duri
- Da evitare rigature a spirale o longitudinali in quanto possono influire sulleprestazioni del tappo
- Assicurarsi che la sede del tappo sia pulita e libera da oli da taglio, trucioli, ecc
PROCEDURA DI INSTALLAZIONE
- L’area di lavoro deve essere pulita
- I tappi RS sono pronti all’utilizzo nello stato in cui vengono inviati, non pulire olubrificare il tappo o il gambo
- Inserire il gambo nell’utensile, assicurarsi che il tappo sia contro il nasellodell’utensile (FIG.1)
- Inserire il tappo nel foro, assicurarsi che il nasello dell’utensile sia premutocontro il particolare e perpendicolare (FIG.2)
- Attivare l’utensile per espandere il tappo, il gambo si spezzerà alraggiungimento dell’espansione del tappo (FIG.3
- Assicurarsi di acquistare l’utensile corretto per ogni misura di tappo dainstallare
PROCEDURA DI RIMOZIONE
- Utilizzando un punzone spingere fuori dal tappo lo spezzone di gambo
- Rimuovere il tappo con una punta e rimuovere dal foro lo spezzone di gambo
- Assicurarsi di aver rimosso trucioli, pezzi di tappo olio grasso e ogni corpo estraneo dal foro
- Installare un nuovo tappo RS
